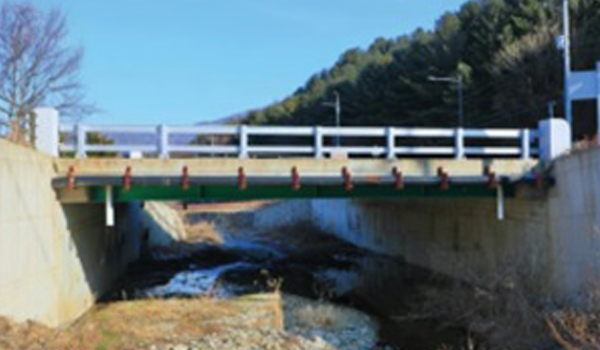

라멘교

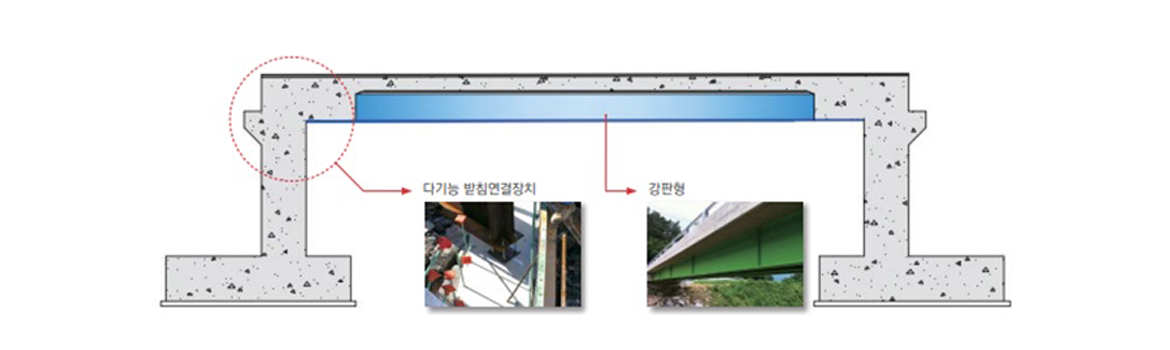

SPA 라멘교

시공중 강거더의 설치높이 조절 및 변위수용과 전도방지가
가능하도록 한 다기능 받침연결장치를 적용하고,
균열안전성과 교량 하부공간 확보에 유리한
거더 매립형 사각헌치를 적용한 강합성 라멘교 교량공법

개요

상부구조로 강판형을 적용하여 경제적이면서도 급속시공 및 공기단축이 가능

거더매입형 헌치를 적용하여 교량하부 공간 활용성 증대

시공중 거더의 설치높이 조절 및 변위 수용과 전도방지가 가능하도록 한 다기능 받침연결장치를 적용하여 시공성을 극대화시킨 라멘공법

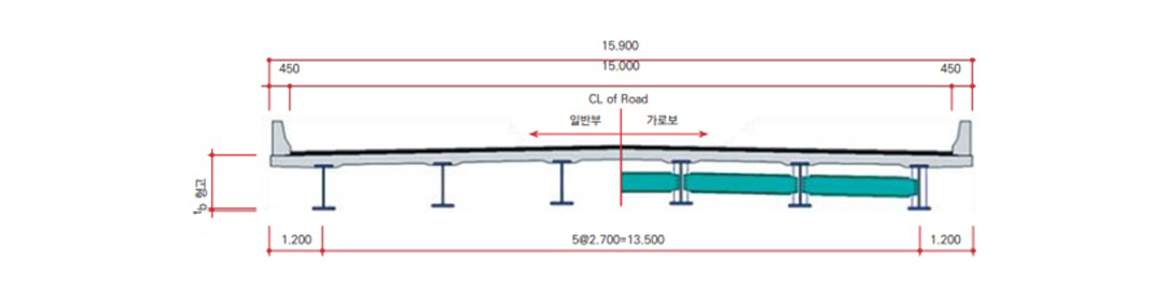

표준단면

공사비

경간 20m 25m 30m 35m 40m 45m 50m
표준형고 0.8m 0.9m 1.1m 1.2m 1.4m 1.6m 1.8m
총공사비
(45%계상)
SPA라멘교 165만원/m³ 170만원/m³ 180만원/m³ 190만원/m³ 195만원/m³ 200만원/m³ 210만원/m³
SPA 일체식 150만원/m³ 155만원/m³ 165만원/m³ 175만원/m³ 180만원/m³ 185만원/m³ 195만원/m³
※ SPA 라멘교는 직접기초, SPA 일체식교대 교량은 말뚝기초(L=10m)이며, 부대공 제외 구조물 공사비임

라멘교 특징

  • 강판형 활용

    상부구조로 강판형 적용

    장경간, 저형고 가능

    공장제작으로 제작장 불필요

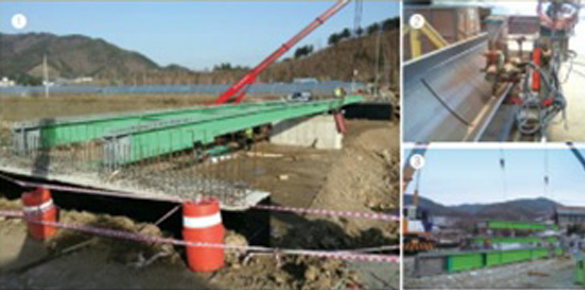

    급속시공 가능 (빠른제작 및 가설)

  • 거더 단술 가설

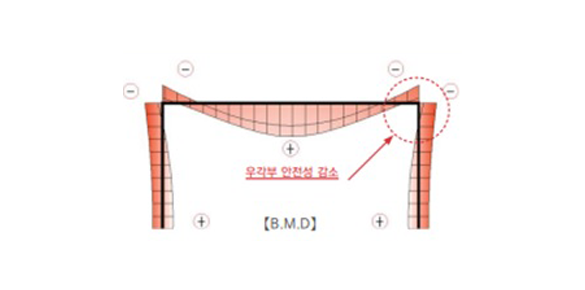

    조인트교 가설방식 적용으로 거더 및
    바닥판 자중에 대한 우각부모멘트 제거

    우각부 안정성 증대

  • 거대 매입형 사각헌치 활용

    우각부 헌치 최소화

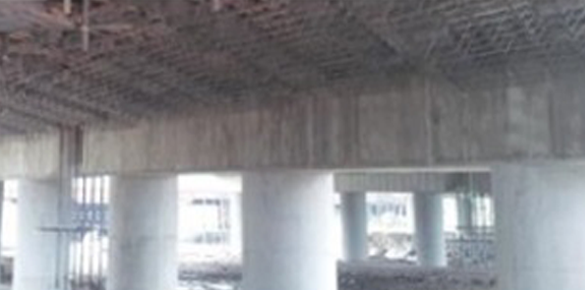

    다리밑 공간 활용성 증대

    계획고 감소 가능

    매달기 동바리 적용 가능 (지상동바리 배제)

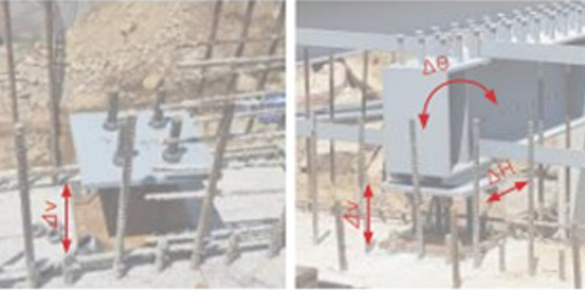

  • 다기능 받침연결장치

    시공중 거더 높이 조절가능 및 수평 회전변위 수용

    계획고 변경

    각종 시차 오차 발생시 현장에서 바로 대응 가능

    전도방지 가능

  • 다기능 받침연결장치 활용

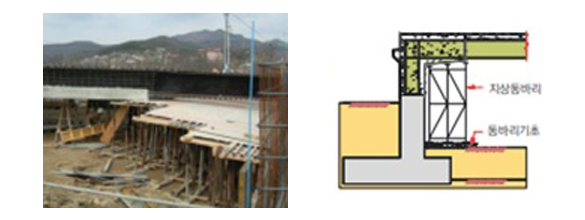

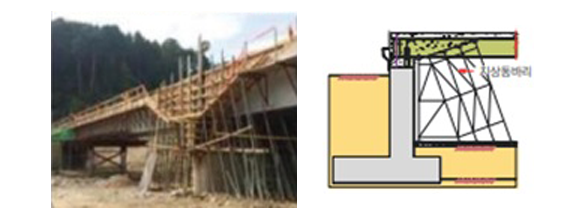

    중래 교량

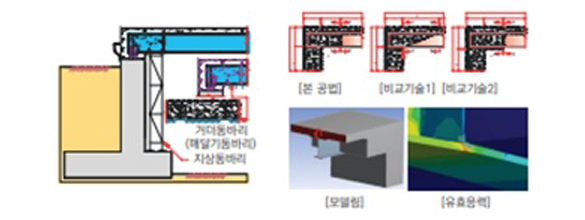

    거더 매입형 사각헌치의 시공성 및 구조적 우수성
    구분 강재 응력(Mpa) 콘크리트 응력(Mpa) 콘크리트
    안전율
    2D 3D 2D 3D
    본 공법 90.96 106.05 2.47 32.04 1.1(OK)
    비교기술1 45.31 2.37 38.98 0.9(NG)
    비교기술2 56.73 2.00 109.27 0.3(NG)
